Les avantages d’utiliser un boitier DIY pour capteur d’eau Home Assistant
Remontées d’informations
Grâce à bluecapt’, suivez votre consommation d’eau sur votre solution domotique. Relevez également à tout moment le débit d’eau en cours avec un capteur d’eau capteur d’eau associé.
Autonomie
Cette solution vous permet d’effectuer vos propres relevés en local sous votre plateforme de domotique, telle Home Assistant , sans aucun abonnement ou dépendance au cloud.
Automatisations
Restez informés, créez vos alertes, et ne perdez pas de vue votre consommation d’eau, en créant des automatisations associées à vos nouvelles entités Home Assistant.

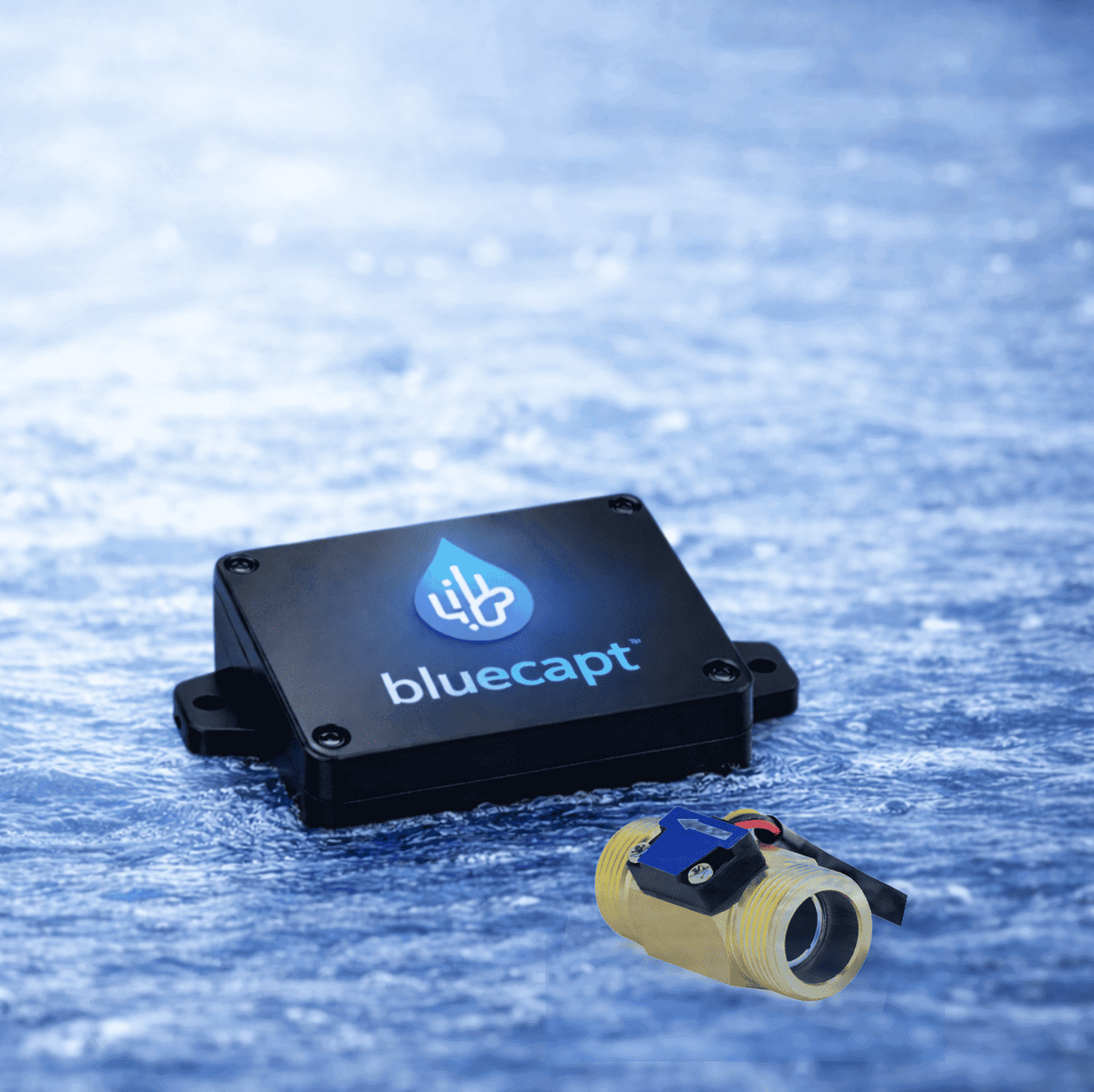

LE KIT bluecapt’
Description du produit
Une base DIY pour intégrer les données d’eau dans Home Assistant
bluecapt’ est un kit d’intégration (boîtier + carte PCB + composants + câble usb) conçu pour des projets personnels autour des suivis d’eau, à configurer selon votre installation.
La domotique permet de mieux comprendre et piloter ses consommations, à condition d’avoir des données fiables et exploitables. Pour l’eau, les solutions “prêtes à l’emploi” sont souvent coûteuses, fermées, ou dépendantes d’un service cloud. bluecapt’ vous propose une alternative : une base matérielle simple et accessible pour construire votre suivi (volume/débit) en local.
Cette carte PCB fait partie de notre kit DIY pour créer un capteur d’eau pour Home Assistant (débit/volume).
Vous devrez de votre côté faire l’acquisition d’un microcontrôleur (ESP32 par exemple) et d’un capteur d’eau (par exemple : Digiten – Senstree CF-B6), indications données sur cette page. Les deux seront donc à plugger par vos soins sur le kit bluecapt’ afin de réaliser votre prototype de relevé d’eau.
Exemple de microcontrôleur et capteur d’eau qui seront à acquérir et enficher sur votre kit DIY bluecapt’ :
Votre solution DIY réalisée, vous n’aurez plus qu’à connecter le tout à des solutions comme Home Assistant grâce à la configuration YAML que nous vous mettons à disposition.
Le kit vous permettra donc d’accueillir votre microcontrôleur et capteur d’eau. Il est commercialisé à 39€ TTC.
Suivi du volume consommé (jour / mois / année)
Visualiser votre consommation d’eau au quotidien.
Suivi du débit
Identifiez les usages qui consomment le plus (douche, arrosage, machine…), selon capteur d’eau et paramétrage.
Intégration en domotique
Créez des alertes (ex. débit continu → suspicion de fuite).
Suivez des objectifs (réduction, comparaison).
Déclenchez des automatisations selon vos scénarios.
Compatible tableaux de bord Énergie des solutions domotiques
Anticiper votre facture d’eau en associant le coût au m3 afin de prévoir vos dépenses énergétiques.
Faites de l’eau une donnée exploitable dans des solutions domotiques comme Home Assistant. Consommation, alertes, détection d’anomalies : une base
DIY pour créer votre suivi local, sans abonnement.

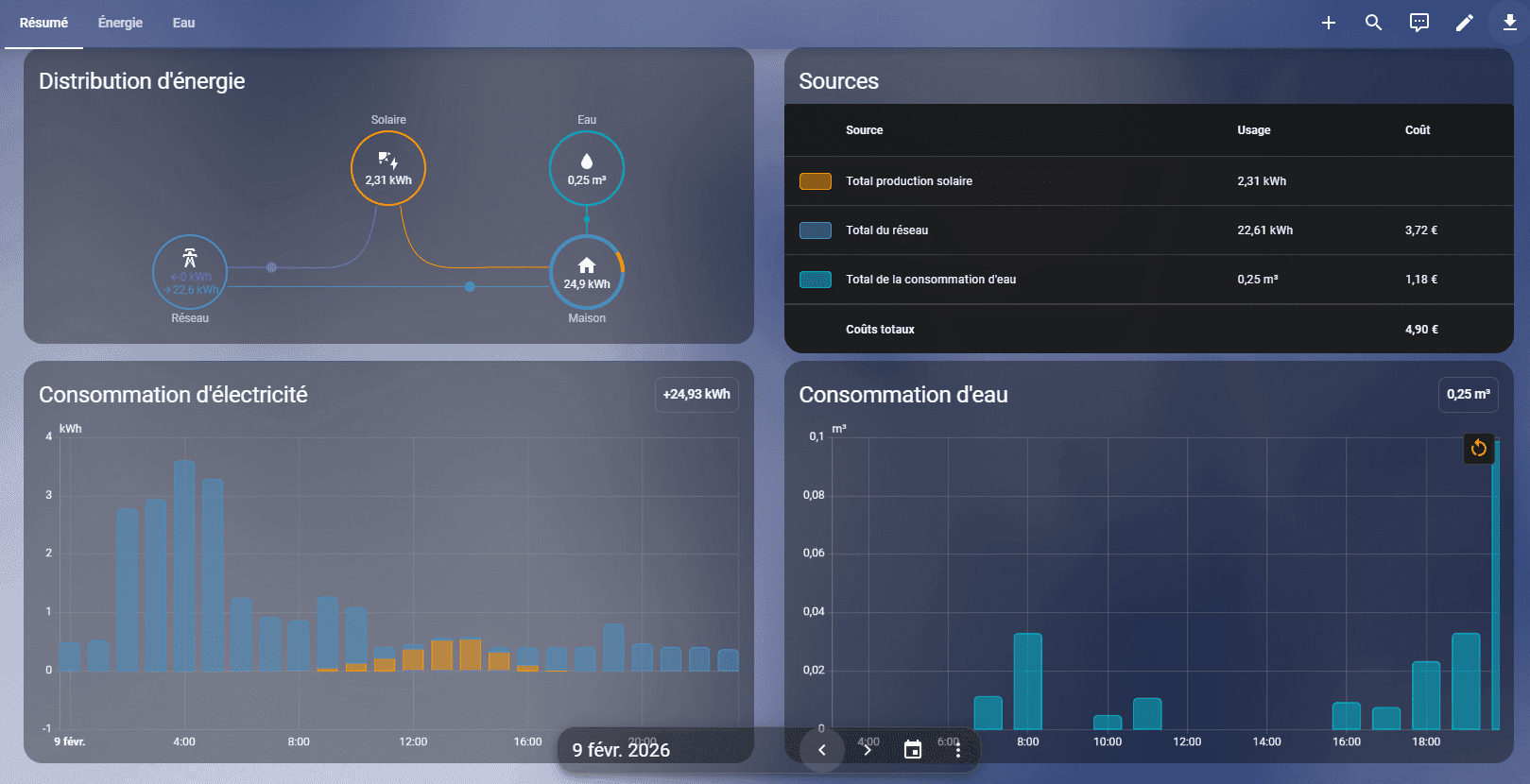

Exemple d’affichage dans un dashboard avec le boitier bluecapt’ et un capteur d’eau Home Assistant configuré en local (selon votre installation).
bluecapt’ est fait pour vous si :
Vous aimez les projets DIY autour de Home Assistant (ESPHome/MQTT).
Vous cherchez une base propre (boîtier + PCB) pour intégrer un capteur d’eau Home Assistant (à impulsions) et remonter volume/débit sur votre solution domotique.
Vous voulez déclencher des automatisations (alertes, seuils, détection d’anomalies) en gardant les données en local.
Ne perdez pas de temps, et consultez tout de suite la procédure d’installation et configuration du kit DIY’ bluecapt pour créer son compteur d’eau Home Assistant.
Que vous permet le boitier bluecapt’ ?
Caractéristiques :
Voici ce que vous pourrez remonter comme informations dans Home Assistant :
- le volume cumulé (L)
- le débit (L/min)
- le volume total (m³) pour le suivi
- consommation excessive sur une période de 2h
- fuite d’eau , même à très bas débit
- dernier volume d’eau consommé
- le volume d’eau le plus important consommé dans la journée
Les performances (précision, stabilité) dépendent du capteur choisi, de l’installation et de la calibration, mais en règle générale la précision tourne autour de 97%. bluecapt’ est un moyen d’intégration DIY et ne constitue pas un instrument de mesure certifié.
Conseils d’installation du capteur d’eau pour Home Assistant :
– Installer de préférence à la verticale (selon recommandations du capteur d’eau).
– Respecter le sens de circulation indiqué sur le capteur.
– Éviter les turbulences (coude, vanne, réducteur juste avant) : quelques centimètres de ligne droite améliorent la stabilité.

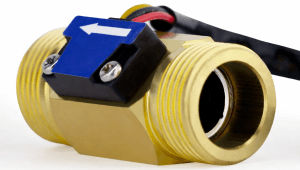

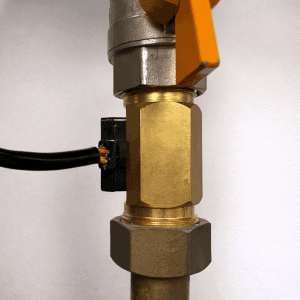

Exemple de capteur de débit d’eau à effet hall en 20/27 (G3/4) monté sur une installation. Capteur non inclus — compatible avec le kit bluecapt’.
Exemple de sites commercialisant ce type de capteurs (liens fournis à titre indicatif et à adapter selon votre besoin, nous ne vendons pas ces capteurs) :
Conditions d’intégration du boitier DIY dans Home Assistant

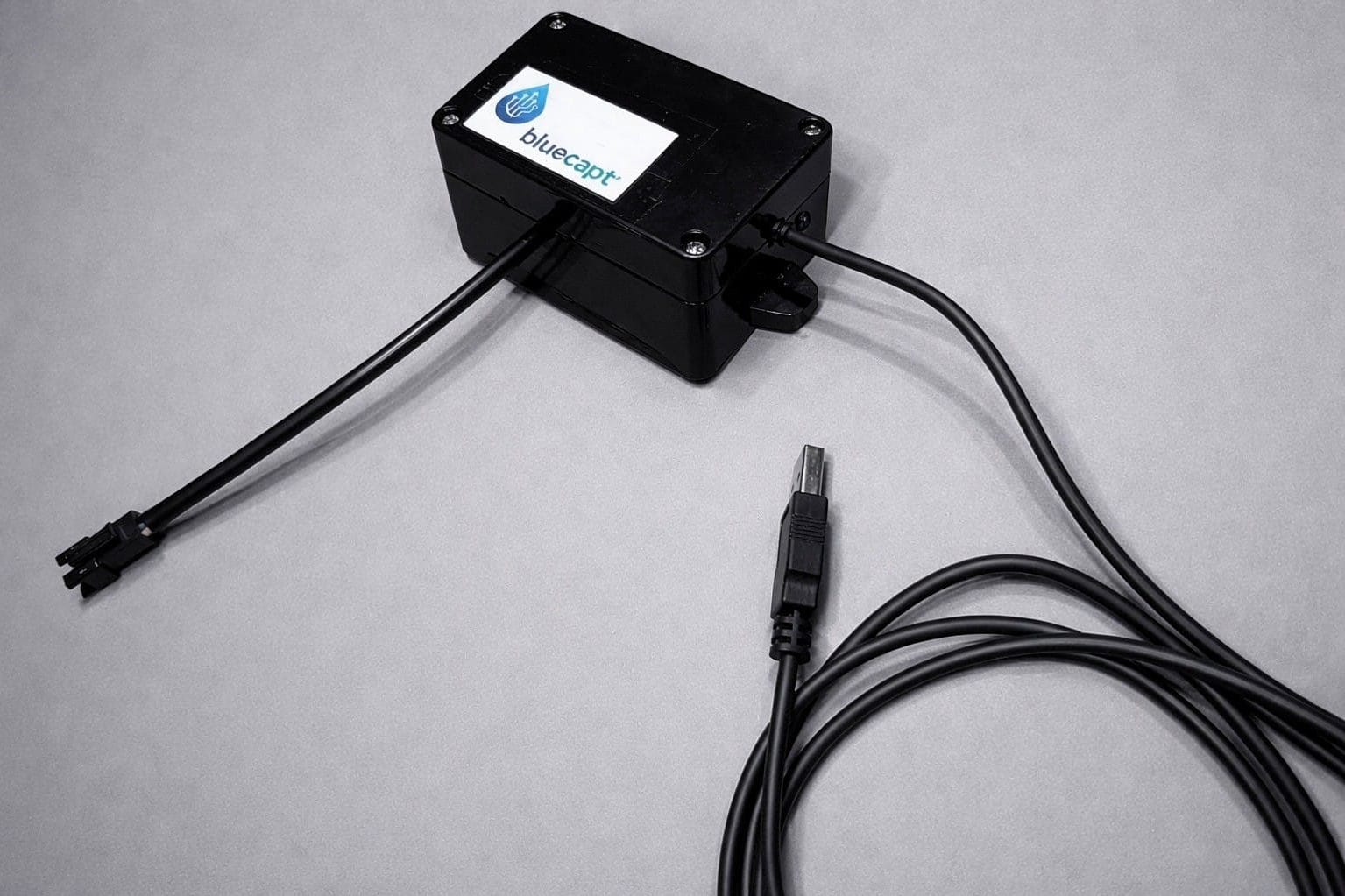

bluecapt’ est un kit d’intégration (boîtier avec fixation murale + carte PCB + composants + câble USB-C). Il nécessite une connexion du microcontrôleur et du capteur d’eau par vos soins. L’intégration dans
Home Assistant sera ensuite possible via la procédure fournie.

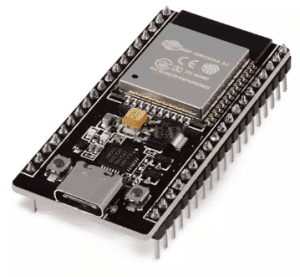

Microcontrôleur (non inclus) enfichable sur le PCB du boitier DIY bluecapt’ (ESP32 WROOM à 38 pins avec antenne interne ou externe
).
Microcontrôleur trouvable sur des sites comme Aliexpress ou Amazon (liens fournis à titre indicatif, nous ne vendons pas ces capteurs) :
Pour utiliser le bluecapt’ dans de bonnes conditions, prévoyez :
1) Préconisations pour l’installation d’eau
- Un capteur d’eau compatible avec votre installation d’eau. Il est généralement demandée une installation avec une pression inférieure à 10 bars (ou conforme aux spécifications du capteur utilisé).
2) Réseau & configuration
- Un réseau Wi-Fi 2,4 GHz disponible à l’emplacement choisi si vous choisissez un microcontrôleur Wi-Fi (ex. ESP32). Prévoir une prise USB-C pour le microcontrôleur (Câble de données en USB-C).
- Une couverture Wi-Fi suffisante à l’endroit où sera installé le boîtier, optez pour un microcontrôleur avec antenne externe si besoin.
- Home Assistant accessible depuis votre poste de configuration (ordinateur) et sur le même réseau local que le boitier.
3) Alimentation & emplacement
- Une prise électrique à proximité pour l’alimentation, en respectant les règles de sécurité en vigueur près d’un point d’eau.
- Un chargeur 230V → USB (5V) : un chargeur de téléphone convient généralement.
4) Environnement
- Le boitier bluecapt’ n’est pas destiné à recevoir des projections d’eau (boîtier non étanche), votre capteur d’eau le sera par contre, et les deux seront séparés d’une trentaine de centimètres en règle générale.
Questions fréquentes
bluecapt est-il compatible Home Assistant ?
bluecapt’ fonctionne avec Home Assistant via ESPHome / MQTT (selon config). Il est destiné à des projets personnels pouvant être intégrés dans des environnements domotiques open-source tels que Home Assistant.
Capteur d’eau Home Asssistant : bluecapt’, c’est fait pour moi ?
Si vous cherchez un capteur d’eau Home Assistant à créer en DIY en quelques étapes, alors la solution bluecapt’ est faite pour vous.
bluecapt est-il prêt à l’emploi ?
bluecapt n’est pas un produit “prêt à utiliser », il s’adresse à des utilisateurs un peu bricoleurs, et à l’aise avec la lecture de procédures/tutoriels. N’hésitez pas à nous contacter pour en savoir plus.
Quel microcontrôleur puis-je enficher sur le kit bluecapt’ ?

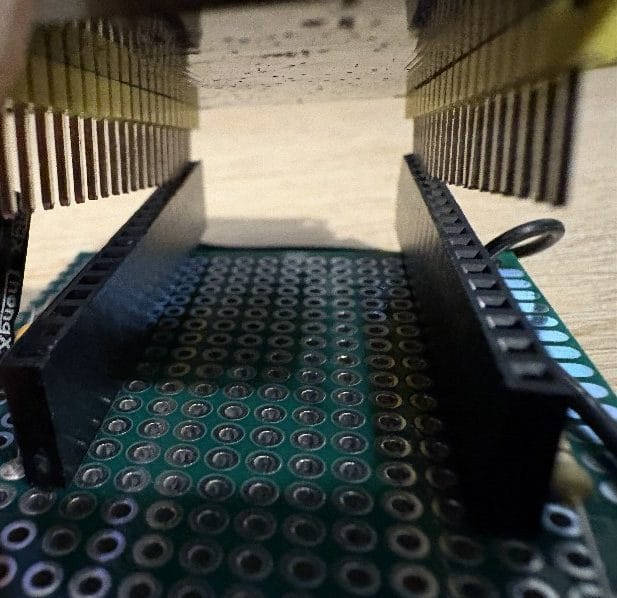

bluecapt’ est conçu pour accueillir des microcontrôleurs courants. Par exemple, vous pouvez enficher un ESP32 WROOM-32 (38 broches) directement sur la carte PCB. Le choix d’un microcontrôleur avec antenne wifi externe ou interne dépendra de la distance entre le boitier et votre point d’accès wifi. Selon votre projet, d’autres variantes d’ESP32 peuvent convenir, à condition de respecter le format et les brochages.
Quelle connectique choisir pour mon microcontrôleur ?
Un câble USB-C vous est fourni, il faudra donc privilégier un contrôleur avec connectique USB-C.
Est-ce que je peux connecter un capteur d’eau compatible Home Assistant ?
Oui. Vous pouvez connecter un capteur de débit / compteur d’eau à impulsions (ex. Senstree CF-B6).
Le code fourni permet ensuite de remonter les informations dans Home Assistant (débit, volume, alertes, etc.), selon le paramétrage réalisé.
La précision est-elle bonne ?
La précision dépend principalement :
- du capteur d’eau choisi : qualité, plage de mesure (généralement une marge d’erreur annoncée de 3% environ)
- des conditions d’installation (sens de montage, turbulences, longueur de tuyau, etc.),
- du paramétrage (facteur d’impulsions, calibration sur la plateforme de domotique).
bluecapt’ est un kit d’intégration : il ne constitue pas un instrument de mesure certifié.
Comment savoir si ma solution est bien connectée au wifi une fois assemblée ?
Le kit bluecapt’ prévoit un état de votre solution assemblée par le biais d’une LED bleue. Vous saurez donc à tout moment dans quel état est votre boitier assemblé.
