Comment ça marche ?

Contenu du kit bluecapt’

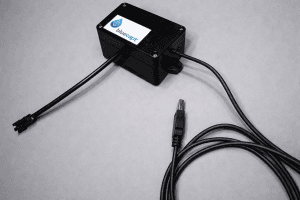

• boîtier bluecapt’ avec câble USB-C + câble JST SM 3 broches mâle pour accueillir un capteur d’eau + emplacement pour intégration d’une antenne wifi si besoin
• carte PCB avec ses composants (LED de statut intégrée au kit)
• broches sur la carte PCB pour accueillir un microcontrôleur 38pins USB-C
• configuration associée (envoyée par mail) à flasher par ESPHome sous Home Assistant

À prévoir (non inclus) :

• 1 microcontrôleur compatible (ex. ESP32 WROOM-32 – 38 broches avec antenne wifi interne ou externe)
• 1 capteur de débit / compteur à impulsions (ex Senstree CF-B6 selon votre besoin)
• Alimentation USB 5V (adaptateur secteur USB)
• Accès à votre Home Assistant + réseau local (Wi-Fi 2,4 GHz)

Recommandations pour l’installation

Sens de montage

• Respectez le sens de la flèche gravée sur le capteur (sens d’écoulement).

Position

• De préférence à la verticale (si recommandé par le capteur).
• Évitez un montage qui met le capteur en contrainte mécanique (tuyauterie “qui force”).

Turbulences

Pour améliorer la stabilité des mesures, évitez autant que possible d’installer le capteur :

• juste après un coude, une vanne, un réducteur, un filtre encrassé, etc.
  Quelques centimètres de tube “droit” avant le capteur peuvent aider.

Quelle distante entre le capteur et le kit DIY bluecapt’ ?

Il faut savoir que le capteur d’eau pour Home Assistant que vous achèterez en parallèle dispose généralement de 20cm de câble environ avec une fiche femelle 3 broches (JST SM). De notre côté la connectique mâle 3 broches (JST SM) est proposée avec une rallonge de 10cm, ce qui signifie que normalement vous devriez obtenir une distance de 30cm environ entre votre solution DIY assemblée et le capteur d’eau pour Home Assistant.

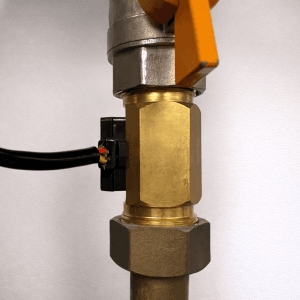

Compatibilité plomberie (exemple ci-dessus avec un capteur d’eau G3/4 – 20/27)

Il peut être nécessaire d’ajouter un adaptateur (ex. 20/27 femelle/femelle) pour s’insérer dans votre installation existante, ou de partir sur un autre capteur de flux (Flow Sensor), comme ceux disponibles sur le site de Digiten.shop par exemple.

Raccordement au kit bluecapt’

Connectez le capteur d’eau au kit via les connecteurs 3 broches (JST SM).

Connectez le câble USB-C à votre microcontrôleur (ex. ESP32 38 broches), et enfichez ensuite ce dernier sur le kit, via les broches mise à disposition, et fermez votre boitier assemblé par vos soins.

En dernier, alimentez votre solution DIY via un chargeur USB/230V (non fourni).

Configuration Home Assistant (procédure fournie)

Vous trouverez ci-dessous les étapes importantes, mais la procédure complète de configuration vous sera envoyé par mail.

Option recommandée : ESPHome

Flashez le microcontrôleur avec la configuration qui vous sera fournie par mail (ESPHome)

Ajoutez l’appareil dans Home Assistant via l’intégration ESPHome (détaillez dans la procédure qui vous sera communiquée)

Vérifiez la remontée des entités : débit, volume, etc.

La calibration dépendra du capteur (facteur d’impulsions, k-factor, etc.).

Suivez la procédure indiquée dans la configuration fournie et ajustez jusqu’à obtenir des valeurs cohérentes.

Note : la précision dépend du capteur, de l’installation et de la calibration. bluecapt’ n’est pas un instrument de mesure certifié.

L’état de votre solution DIY vous sera alors indiqué par la LED bleue du kit bluecapt’ :

• clignotant toutes les secondes : alimenté, mais pas connecté au réseau wifi
• fixe : connecté en wifi et pas de tirage d’eau en cours
• un clignotement toutes les 3 secondes : tirage d’eau en cours



Vérifications et dépannage rapide

Rien ne remonte dans Home Assistant ?

-Vérifiez l’alimentation USB 5V

-Vérifiez la connexion Wi-Fi (si microcontrôleur Wi-Fi) et le statut de la LED du kit (fixe ou clignotante)

-Vérifiez que l’intégration ESPHome/MQTT est bien ajoutée et que les entités HA existent

Débits ou volume incohérents ?

-Vérifiez le sens de montage (flèche)

-Vérifiez turbulences/position

-Refaire la calibration

-Vérifiez les unités (L/min, L, m³)

En cas de doutes ou question, notre support est là pour vous aider par mail.
